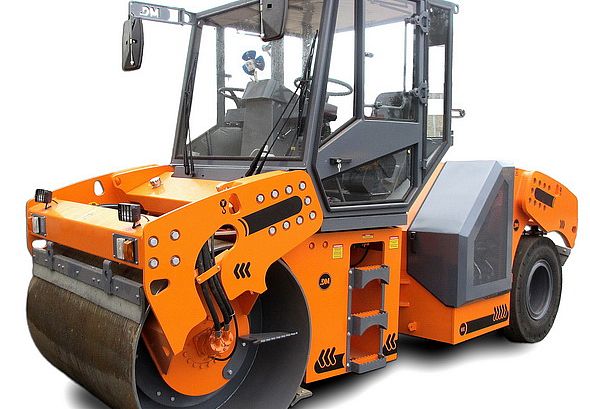

Каток дорожный комбинированный DM-13-VC
Преимущества модели:
-
Благодаря размещению силового агрегата в задней части рамы обеспечен легкий доступ к обслуживанию двигателя при проведении планового и ежесменного техобслуживания;
-
Высота катка позволяет перевозить каток на тралах высотой до 1000 мм к месту проведения работ без снятия кабины;
-
При работе обеспечен подъезд к бордюрному камню высотой до 600 мм;
-
В связи с переносом силового агрегата в заднюю раму уменьшился шум на рабочем месте оператора;
-
Эффективная система орошения вальцов оснащена насосом подачи смачивающей жидкости под давлением;
-
Рабочее место имеет два сидения оператора, что облегчает его работу и наблюдение за уплотняемой поверхностью и ее кромкой с правой и левой сторон;
-
Улучшена система управления вибровозбудителем;
-
Ёмкость топливного бака обеспечивает работу без дозаправки в течение 10 часов;
-

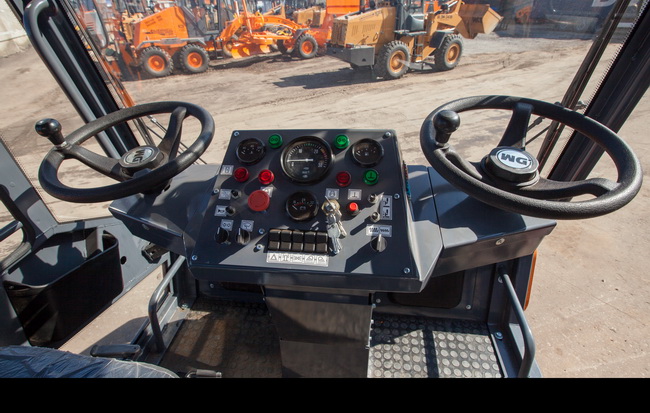

Рабочее место и кабина с высокой степенью остекления обеспечивают комфорт при работе оператора. Рычаги управления доступны с сидения оператора, приборная панель имеет рациональное расположение приборов;
-
Гидравлический привод обеспечивает оператору возможность полного и мягкого (бесступенчатого) регулирования скорости, останова и смены направления движения. Данный привод делает каток более маневренным и позволяет использовать его на «мягких» асфальтобетонных смесях, способствует плавному ходу, исключает боковое смещение;
-
Износостойкое маслоотражающее покрытие, насосы PVS90 по лицензии «Sauer Danfoss», гидромоторы «PSM» по лицензии «Bosch Rexroth», планетарные редукторы PMP (Италия), фитинги фирмы «CAST» (Италия.

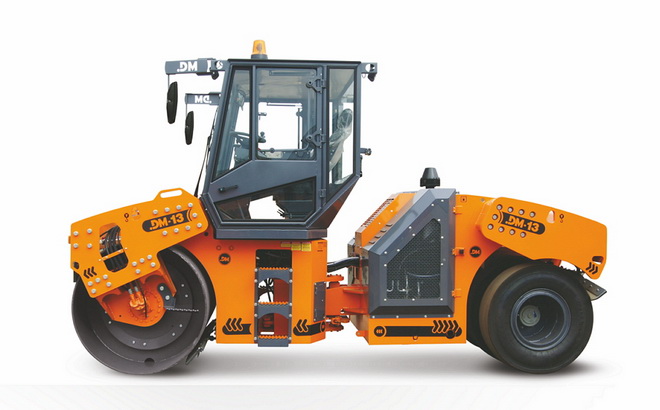

Каток дорожный DM-13-VC
|
|
Технические характеристики |
DM-13-VC
|
Тип рамы |
шарнирно-сочлененная |
Масса катка, конструкционная / эксплуатационная, т |
12,5 / 13,0 |
Количество приводных осей |
2 |
Количество вибрационных вальцов |
1 |
Диаметр вальца, мм |
1245 |
Ширина уплотняемой полосы, мм |
1980 |
Линейная статическая нагрузка на ось, кг/см |
32,8 |
Толщина обечайки вальца, мм |
18 |
Тип / число пневмошинных колес, шт. |
11.00-20 / 4 |
Ширина пневмошинного колеса, мм |
290 |
Диаметр пневмошинного колеса, мм |
1070 |
Скорость максимальная, км/ч
|
8 |
Наименьший радиус поворота по внутреннему следу, мм |
5395 |
Наименьший радиус поворота по наружному следу, мм |
7420 |
Максимальный преодолеваемый подъем на уплотненном покрытии, град. |
15 |
Угол поперечной устойчивости, град |
15 |
Тип трансмиссии |
гидростатическая |
Двигатель |
ММЗ Д-245.30Е2 Cummins 4BTA3.9-C125
|
Мощность двигателя, кВт (л.с.) |
110,2 (150,0) 93,0 (125,0) |

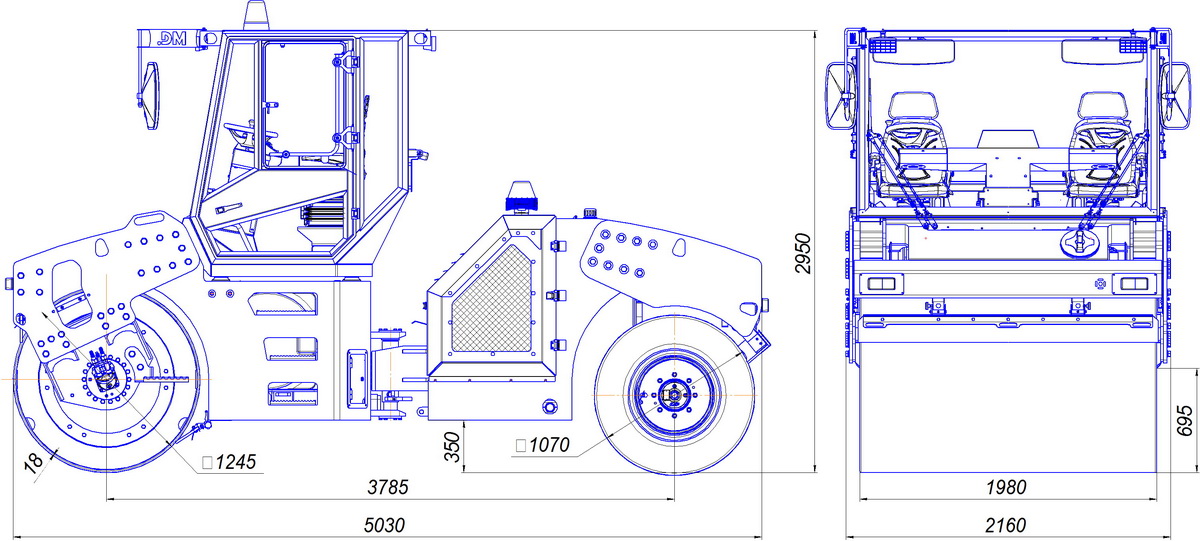

Габаритные размеры (длина — ширина — высота), мм |
5030 — 2160 — 2950 |
База, мм |
3785 |
Клиренс, мм |
350 |
Угол поворота +/-, град. |
33 |
Угол качания +/-, град. |
10 |
Режимы работы вибровозбудителя |
Режим 1 Режим 2 |
Номинальная амплитуда колебаний вальца, мм |
0,35 0,65 |
Частота колебаний вальца, Гц |
40 40 |
Центробежная сила вибровозбудителя, кН |
62 110 |
Заправочные емкости |
|
Топливный бак, л |
200 |
Водяной бак, л |
600 |
Гидравлический бак, л |
80 |
Система подачи воды |
|
Тип |
напорный |
Количество насосов |
2 |
Количество форсунок |
8 |
Электрооборудование, В |
24 |
