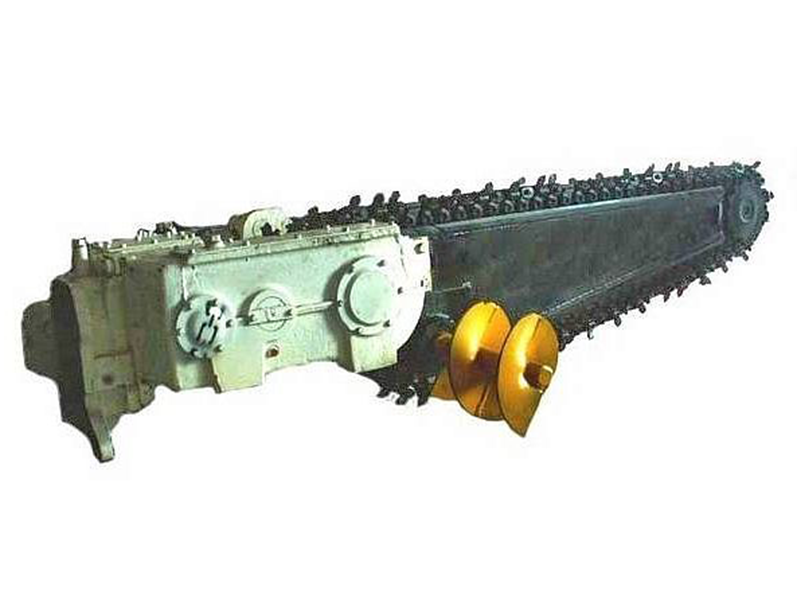

Экскаваторное цепное устройство (ЭЦУ), оно же - грунторез, или баровое оборудование


Баровое оборудование получило свое название от английского слова «bar», которое применительно к технике переводится как «стержень» или «полоса». Бар – это узел, состоящий из направляющей рамы с пазами по краям, и бесконечной режущей цепи с зубьями, которая движется в пазах рамы. Конструкцию бара проще всего представить, вспомнив всем известную бензопилу, а точнее – её режущую часть. Соответственно, грунторезное оборудование, в котором бар является рабочим органом, называется баровым оборудованием или баровой установкой.

Баровое оборудование устанавливается на базовое шасси, в качестве которого в основном используются колёсные тракторы. Силовой привод барового оборудования осуществляется от вала отбора мощности базового шасси или от его гидросистемы.
В основном, баровое оборудование применяется в конструкциях цепных экскаваторов (грунторезов, траншеекопателей), служащих для прорезания в грунте узких непрерывных траншей при прокладке кабелей, трубопроводов и других инженерных коммуникаций. В зависимости от целей работы, типа разрабатываемого грунта и необходимой ширины траншеи на звеньях баровых цепей устанавливаются рабочие элементы – твердосплавные резцы, зубья или специальные погрузочные лопасти.

В процессе работы барового оборудования при поступательном перемещении базового шасси движущаяся в вертикальной плоскости цепь с рабочими элементами измельчает грунт и поднимает его на поверхность.
Применение баровых установок для прокладки траншей существенно эффективнее использования для этих целей ковшовых экскаваторов: работы осуществляются значительно быстрее, не производится излишняя выемка грунта, извлеченный на поверхность грунт уже подготовлен для обратной засыпки траншеи после укладки коммуникаций.
