О компании
ООО «Технокор» работает на рынке
тракторной техники с 1991 года

Производство спецтехники МДСУ

Компания «Технокор» является разработчиком и производителем техники под товарным знаком «МДСУ»;

Машины дорожные строительные универсальные МДСУ имеют сертификаты соответствия Таможенного союза.

Вся изготовляемая продукция проходит строгий контроль и предпродажную подготовку.

Преимущества спецтехники компании "Технокор"

  • При производстве машин используются комплектующие, поставляемые известными производителями техники, при этом ряд узлов изготавливается ими по технической документации, разработанной ООО «Технокор».

  • Наличие у компании металлообрабатывающего и другого необходимого технологического оборудования позволяет реализовать полный производственный цикл при изготовлении ряда узлов и деталей машин, а также навесного оборудования.

  • Имеющиеся производственные возможности, а также квалифицированный инженерно-технический и рабочий персонал позволяют нам от года к году увеличивать объем выпуска машин и расширять их модельный ряд.

  • Высокое качество и надежность МДСУ известна нашим клиентам по всей России – от Калининграда до Сахалина.

Основные операции сборки МДСУ на сборочном участке – на примере МДСУ 3500:

№ п/п Наименование операции Содержание операции

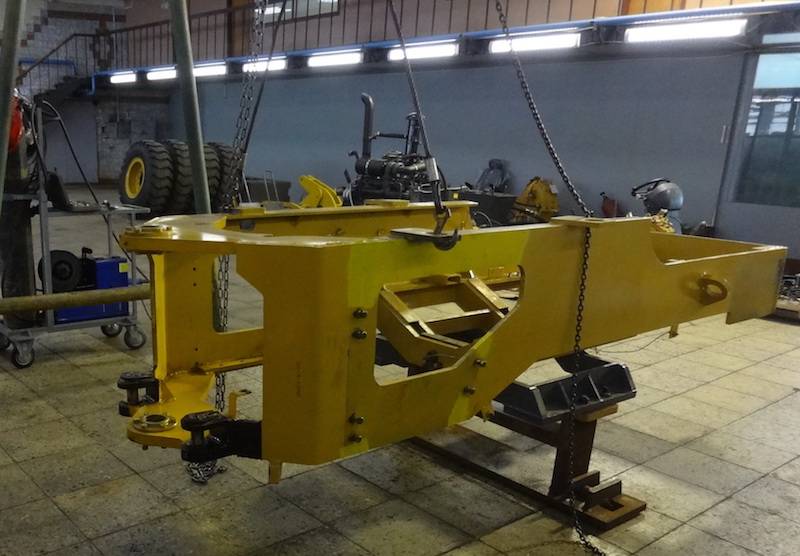

1 Подготовка полурам к сборке рамы Разместить переднюю полураму и заднюю полураму на технологических подставках
2 Сборка шарнирного сочленения полурам Собрать проушины полурам, совместить вертикальные оси проушин, соединить пальцами шарниры, выставить необходимые зазоры, зафиксировать пальцы от проворачивания
3 Монтаж топливного бака Завести топливный бак под заднюю часть рамы, прикрепить его к кронштейнам

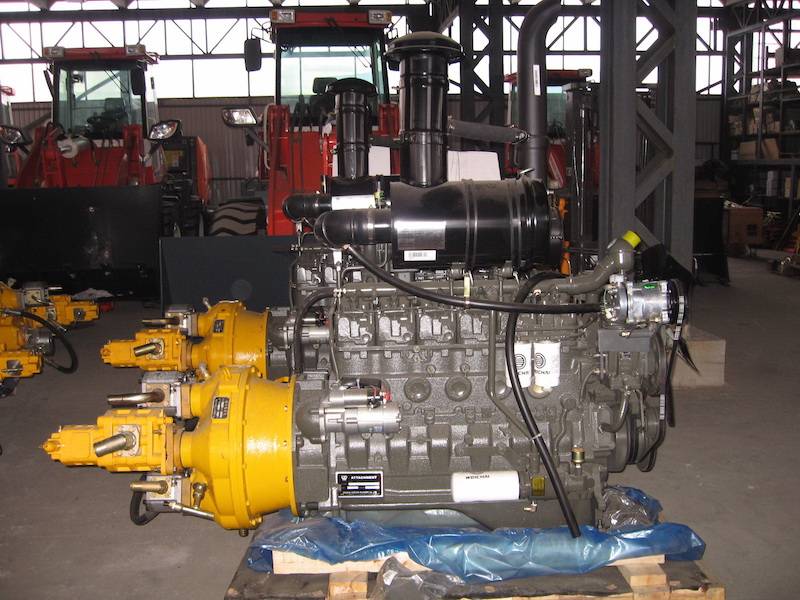

4 Монтаж гидротрансформатора (ГТР) на двигатель

Расконсервировать двигатель

Установить переходную муфту ГТР на маховик двигателя, завести ГТР, закрепить ГТР на кожухе маховика
5 Сборка впускной и выпускной систем двигателя Собрать и смонтировать воздухоочиститель, впускные и выпускные трубопроводы, глушитель
6

Монтаж двигателя с ГТР на раму

Досборка топливной системы двигателя

Установить двигатель с ГТР на заднюю полураму и прикрепить его к кронштейнам через резиновые амортизаторы

Соединить топливный бак с двигателем всасывающим и сливным трубопроводами

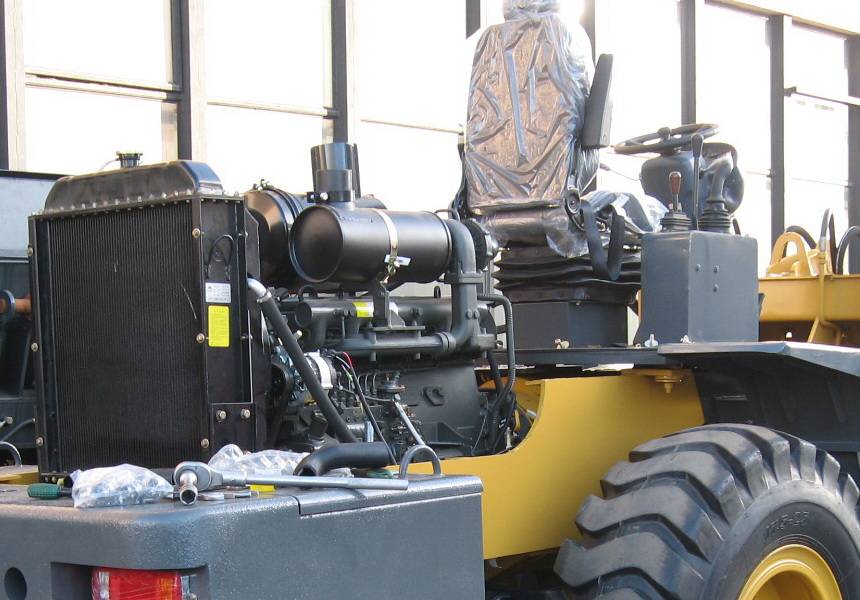

7 Сборка и монтаж блока радиаторов двигателя Установить блок радиаторов на кронштейны задней полурамы и закрепить его Установить патрубки системы охлаждения

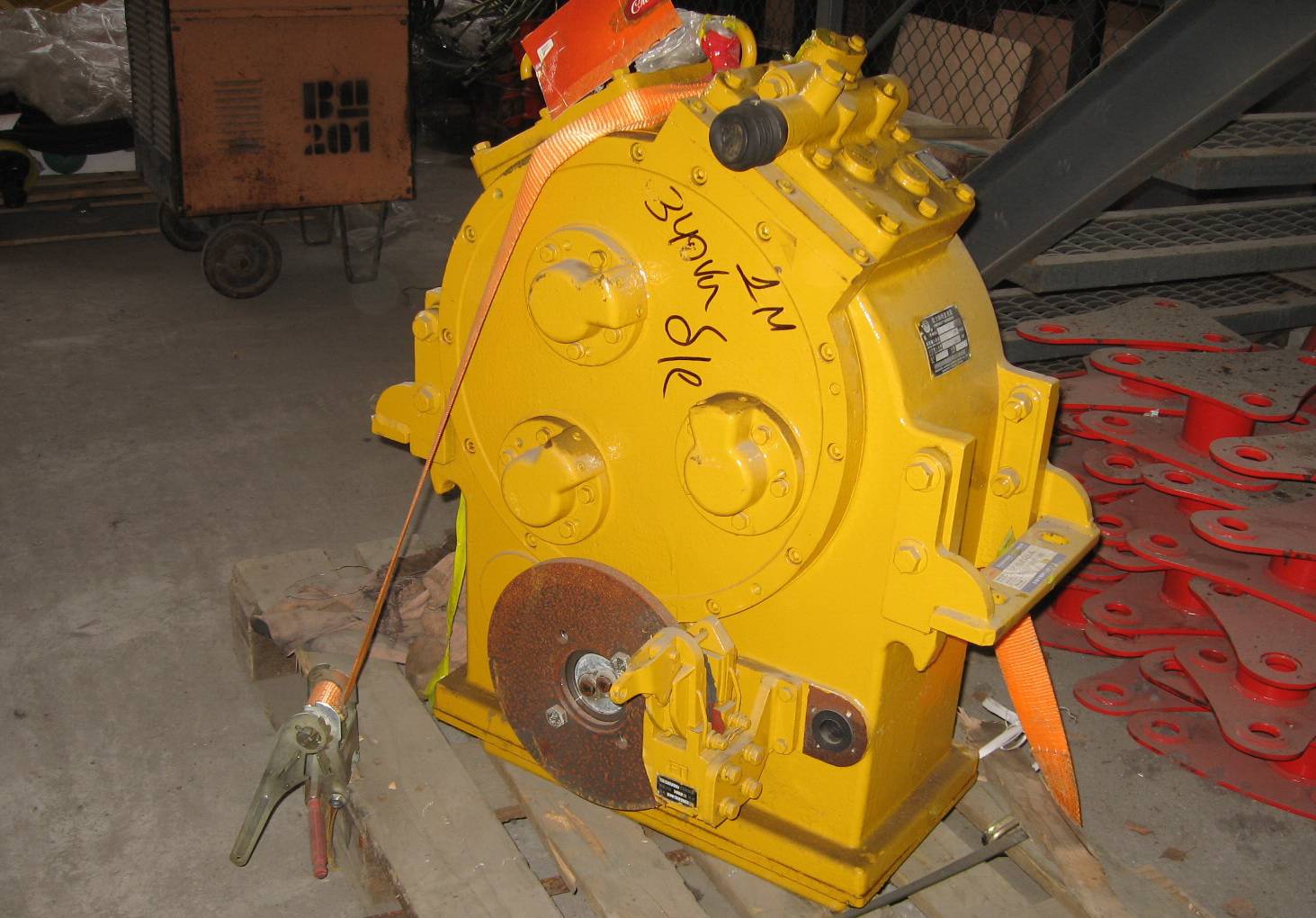

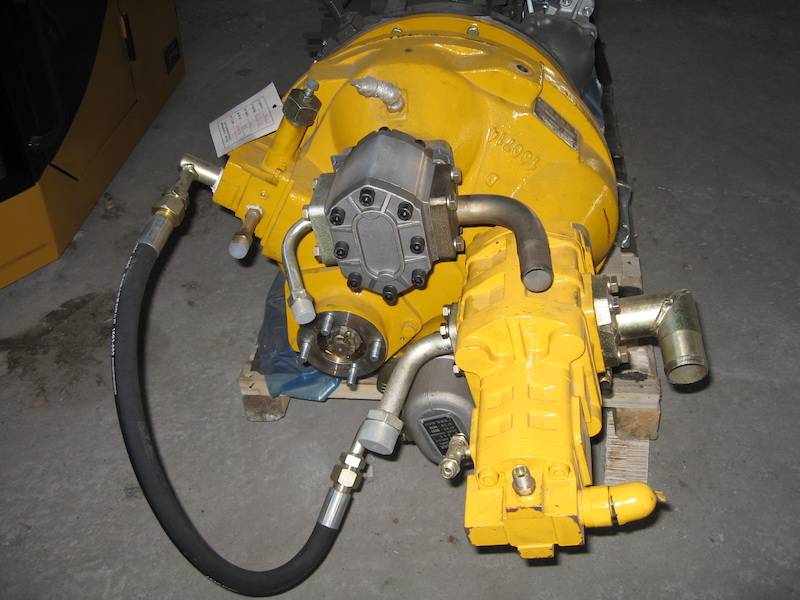

8 Досборка и монтаж коробки передач трансмиссии Смонтировать опоры, установить на заднюю полураму КПП, прикрепив ее к кронштейнам через резиновые амортизаторы
9 Сборка и монтаж гидросистемы трансмиссии Произвести соединение элементов гидромеханической передачи трубопроводами
10 Монтаж рулевого управления

Установить гидроцилиндры рулевого управления, гидронасос сдвоенный

Установить подкабинник, насос-дозатор, рулевую колонку, клапан приоритета

Установить рукава высокого давления (трубопроводы) рулевого управления

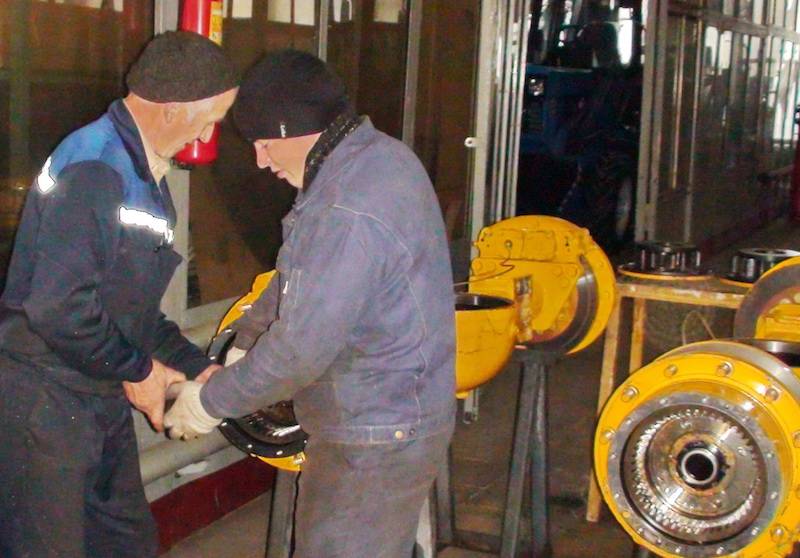

11 Сборка мостов ведущих

В картер моста установить главную передачу с дифференциалом в сборе

Установить ступицу с тормозным диском

Установить суппорты тормозные

Установить полуоси в картер моста

Установить редуктор колесный-водило в сборе
12 Установка колес на мосты Установить колеса на ступицы мостов, закрепить гайками
13 Монтаж мостов Завести мосты под раму и закрепить болтами
14 Сборка и монтаж карданных передач трансмиссии Установить опору промежуточную и валы карданные – верхний, задний, центральный, передний
15 Монтаж системы пневмооборудования и тормозной системы

Установить на подкабинник главный тормозной кран с педалью

Установить баллон воздушный, пневмогидроусилитель, пневмоклапан и др.

Соединить элементы пневмосистемы пневмопроводами, установить элементы гидросистемы тормозов

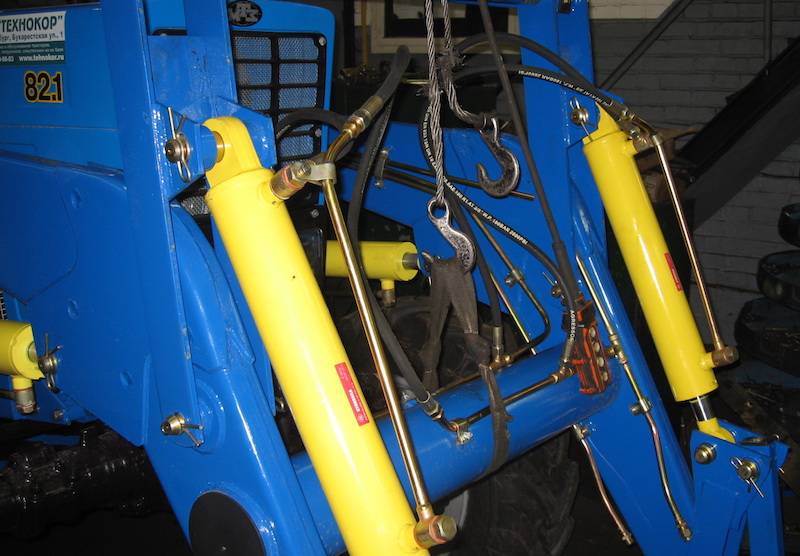

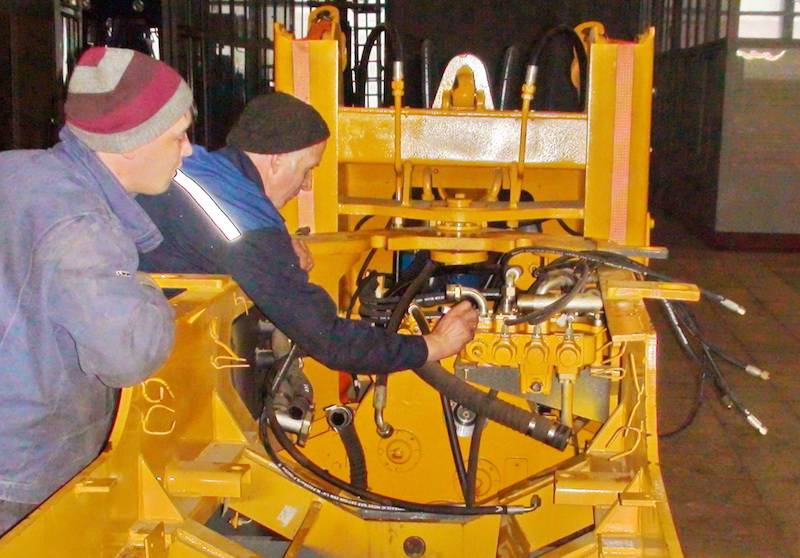

16 Монтаж системы рабочего гидрооборудования

Установить гидрораспределитель, гидробак, пульт управления (джойстик), со стойкой управления, гидроклапаны, гидроцилиндры стрелы и ковша

Установить рукава высокого и низкого давления, металлические трубопроводы
17 Монтаж системы электрооборудования

Произвести монтаж жгутов электропроводки передней и задней полурам

Произвести подключение потребителей, индикаторов и датчиков

Установить и подключить аккумуляторные батареи с дистанционным выключателем
18 Монтаж органов управления двигателем, КПП и стояночным тормозом

Установить на подкабинник привод стояночного тормоза, подключить гибкий вал управления, отрегулировать затяжку

Установить на подкабинник узел управления подачей топлива с педалью, установить привод отсечки, подключить и отрегулировать гибкие валы

Установить привод подключения диапазонов КПП и привод переключения передач
19 Монтаж элементов экстерьера

Установить крылья, площадки, поручни и кронштейны

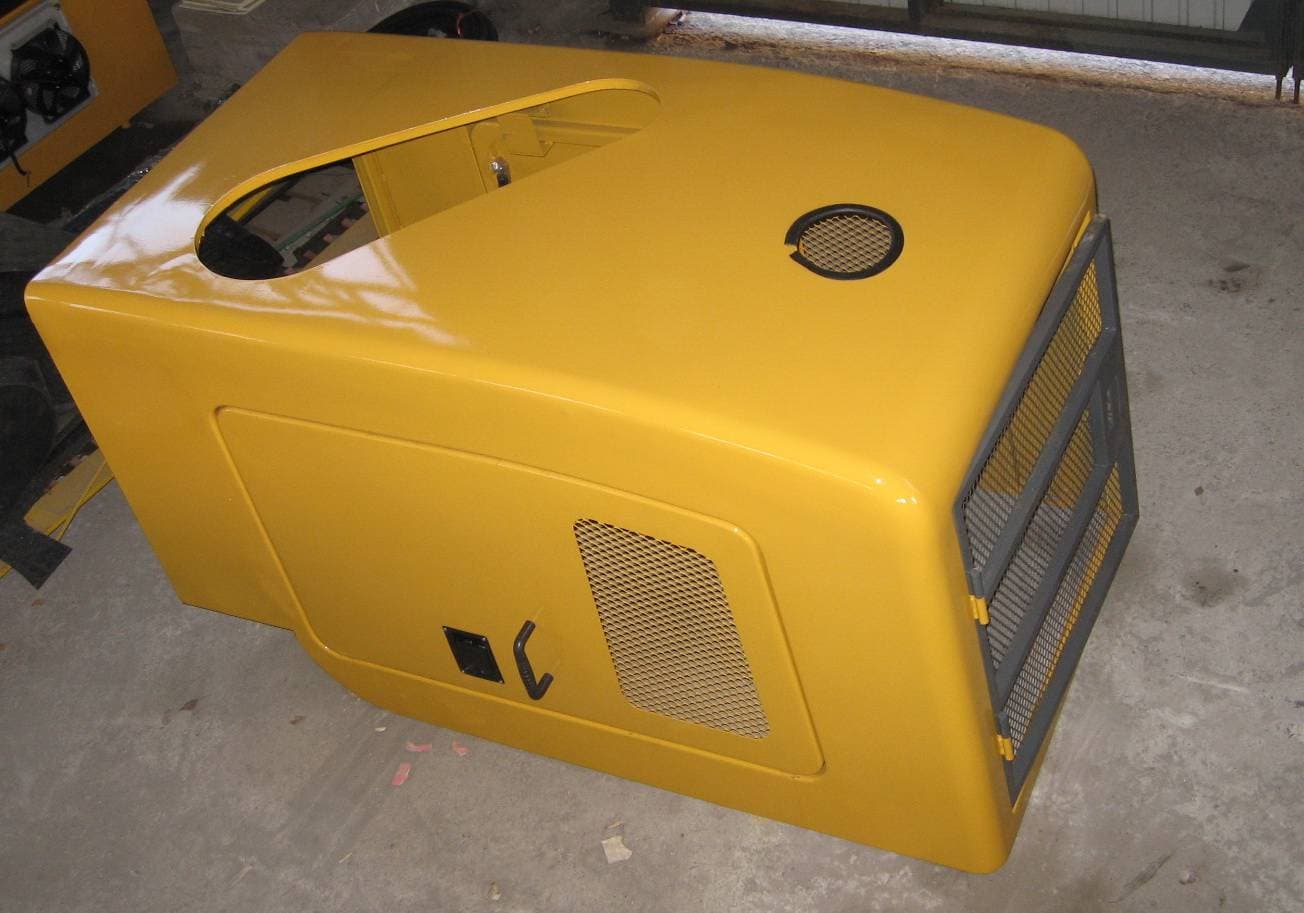

Установить капот
20 Сборка рычажного механизма рабочего оборудования Установить на стрелу коромысло и тягу привода (рычаг) ковша
21 Монтаж стрелы в сборе на погрузчик Установить стрелу в сборе в проушины передней полурамы погрузчика, подсоединить к стреле проушины штоков гидроцилиндров стрелы

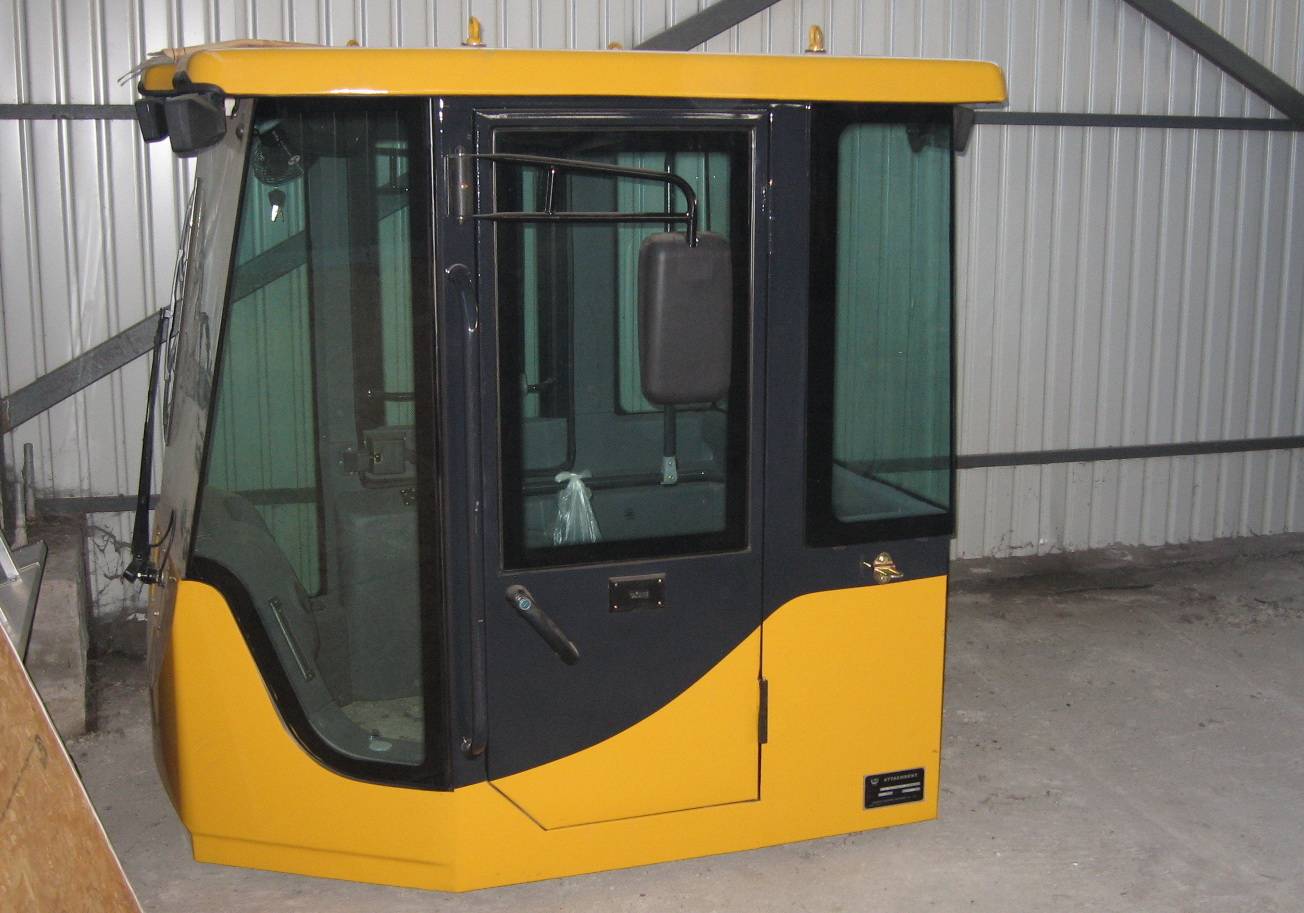

22 Сборка кабины

На металлоконструкцию (каркас) кабины установить панели, стекла, двери, комбинацию приборов, панели предохранителей, реле, переключателей и прочие элементы.

На подкабинник установить и подключить обогреватель, установить сиденье, стойки управления
23 Промежуточный контроль, пуск двигателя

Произвести контрольный осмотр машины

Произвести заправку машины ГСМ и охлаждающей жидкостью

Произвести смазку машины

Произвести пуск двигателя и проверку систем машины

Устранить недостатки
24

Монтаж кабины

Монтаж ковша погрузочного

(оборудования рабочего)

Произвести монтаж кабины на подкабинник

Вывесить ковш и совместить его проушины с отверстиями шарниров стрелы и тяги привода, установить и зафиксировать пальцы
25 Предварительное опробование машины Произвести опробование систем и механизмов без нагрузки. Выявленные недостатки устранить
26 Мойка и финишная окраска двигателя, рамы, кабины, рабочего оборудования

Произвести мойку струей воды высокого давления с сушкой теплым воздухом

Произвести финишную окраску с сушкой теплым воздухом
27 Приемо-сдаточные испытания и приемка машины Произвести испытания и приемку машины согласно ТУ

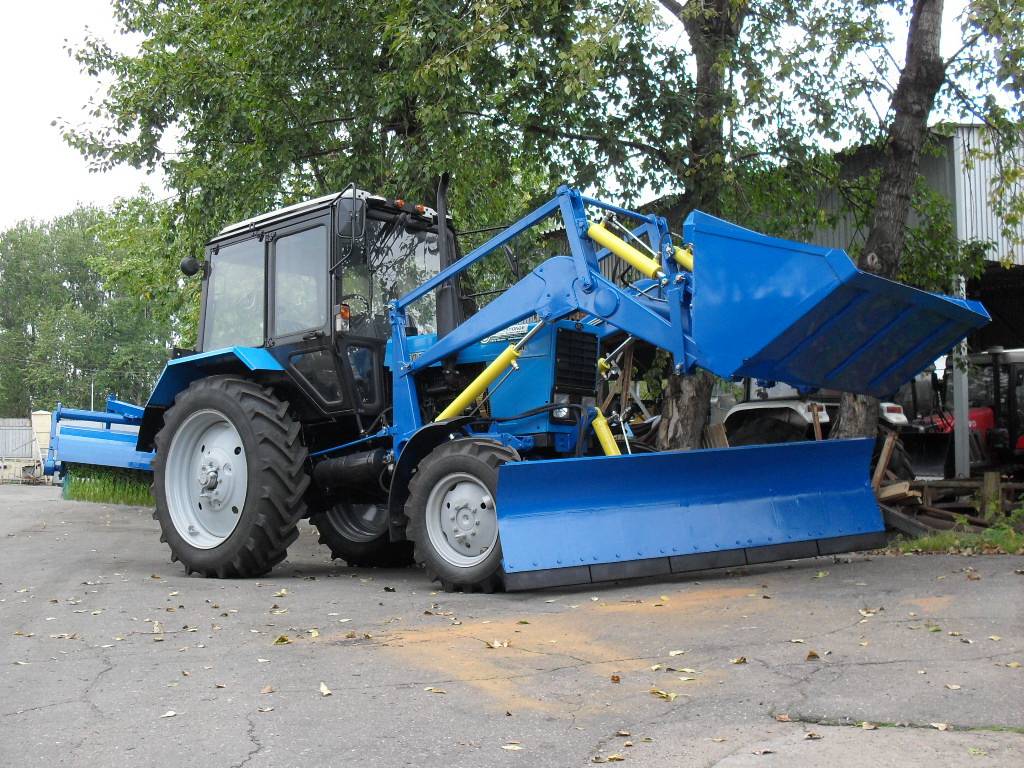

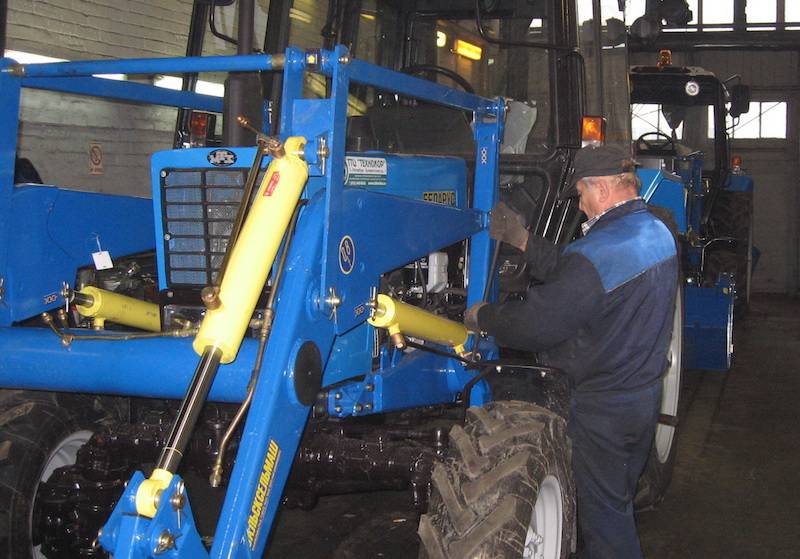

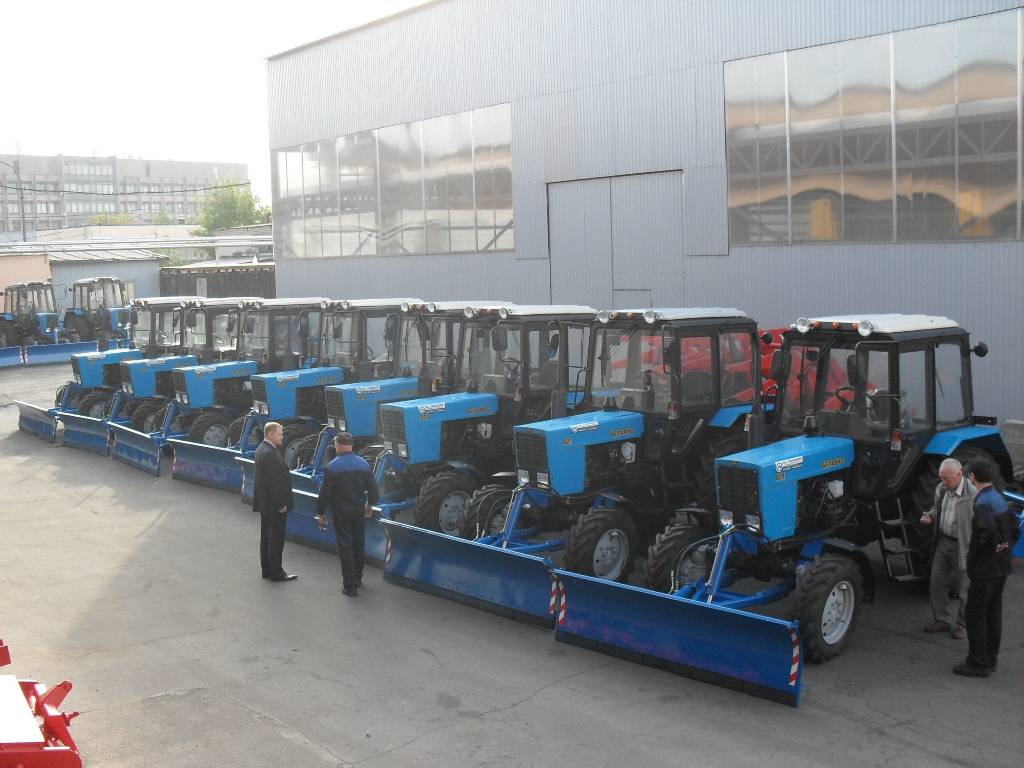

Фото производства
