Каток дорожный двухвальцовый DM-13-VD

Каток дорожный двухвальцовый DM-13-VD

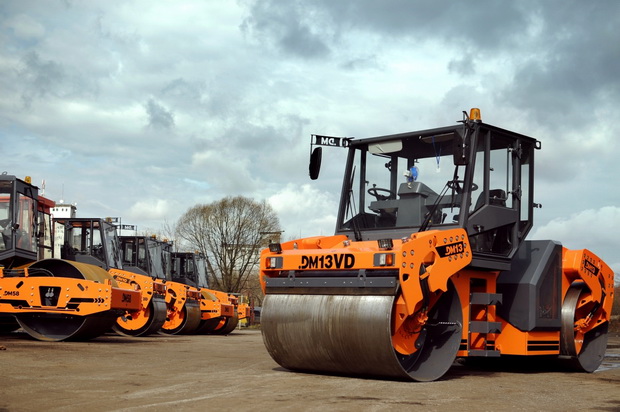

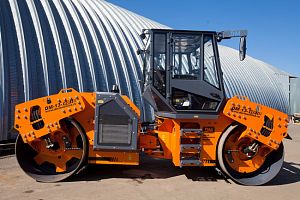

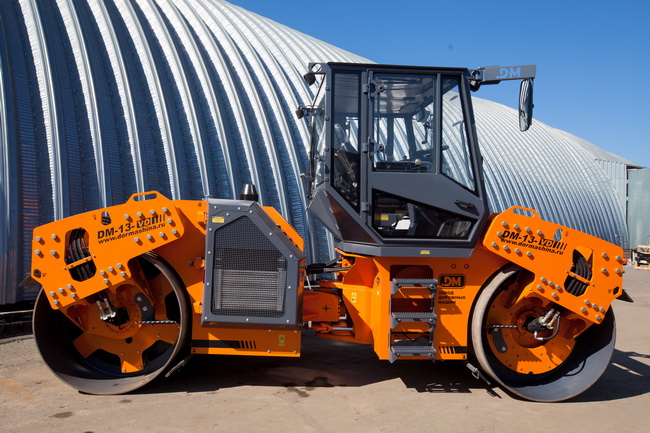

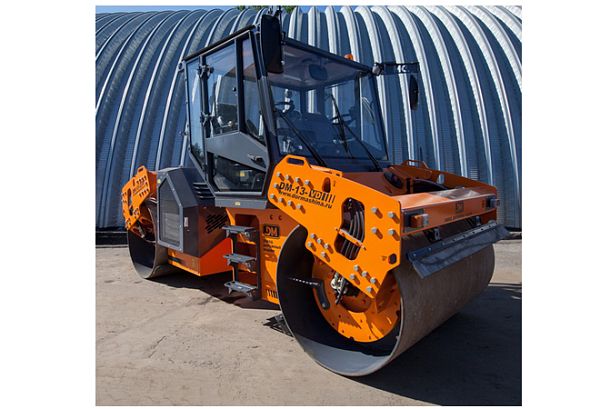

Каток модель DM-13-VD фото
Продажа катков дорожных в СПб

Стоимость:
уточните в отделе продаж

  • Описание
  • Технические характеристики
  • Фото и видео
  • Брошюра

Каток дорожный двухвальцовый DM-13-VD


Каток предназначен для уплотнения песчаных и щебенистых грунтов, асфальтобетонных смесей (АБС) при больших, средних и малых объемах работ по устройству и ремонту покрытий и оснований на автомобильных, городских дорогах общего пользования.

Преимущества модели:

  • Благодаря размещению силового агрегата в задней части рамы обеспечен легкий доступ к обслуживанию двигателя при проведении планового и ежесменного техобслуживания;
  • Высота катка позволяет перевозить каток на тралах высотой до 1000 мм к месту проведения работ без снятия кабины;
  • При работе обеспечен подъезд к бордюрному камню высотой до 600 мм;
  • В связи с переносом силового агрегата в заднюю раму уменьшился шум на рабочем месте оператора;
  • Эффективная система орошения вальцов оснащена насосом подачи смачивающей жидкости под давлением;
  • Рабочее место имеет два сидения оператора, что облегчает его работу и наблюдение за уплотняемой поверхностью и ее кромкой с правой и левой сторон;
  • Улучшена система управления вибровозбудителем;
  • Ёмкость топливного бака обеспечивает работу без дозаправки в течение 10 часов;
  • Рабочее место и кабина с высокой степенью остекления обеспечивают комфорт при работе оператора. Рычаги управления доступны с сидения оператора, приборная панель имеет рациональное расположение приборов;
  • Гидравлический привод обеспечивает оператору возможность полного и мягкого (бесступенчатого) регулирования скорости, останова и смены направления движения. Данный привод делает каток более маневренным и позволяет использовать его на «мягких» асфальтобетонных смесях, способствует плавному ходу, исключает боковое смещение;
  • Износостойкое маслоотражающее покрытие, насосы PVS90 по лицензии «Sauer Danfoss», гидромоторы «PSM» по лицензии «Bosch Rexroth», планетарные редукторы PMP (Италия), фитинги фирмы «CAST» (Италия).

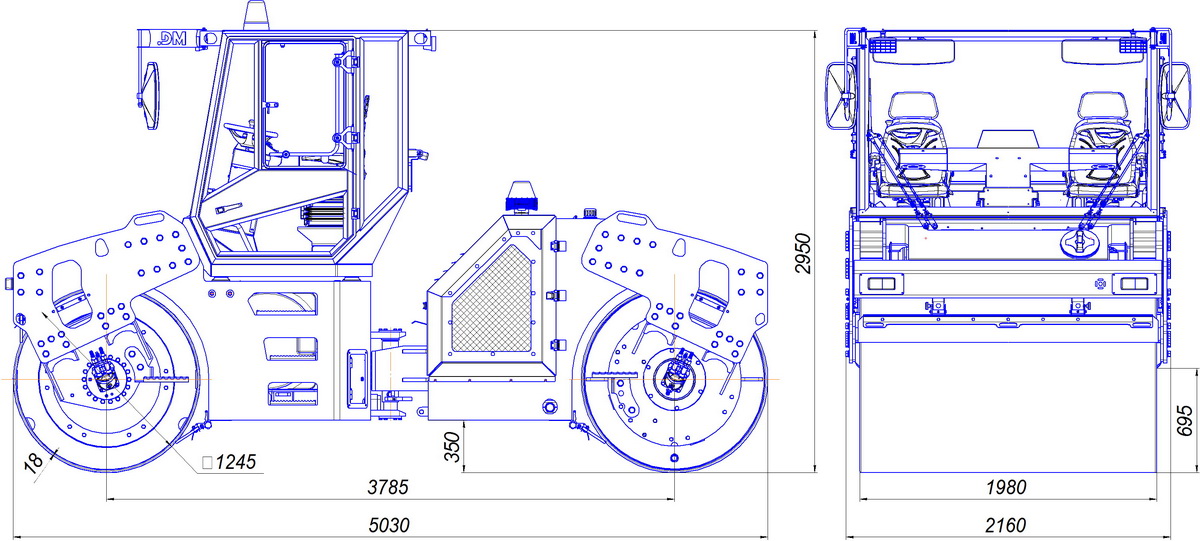

 Габаритный чертеж катка дорожного DM-13-VD для скачивания

Каток дорожный DM-13-VD

Технические характеристики

DM-13-VD

Тип рамы



шарнирно-сочлененная

Масса катка, конструкционная / эксплуатационная, т

12,5 / 13,0

Количество приводных вальцов

2
 Количество вибрационных вальцов  2

Диаметр вальца, мм

1245

Ширина уплотняемой полосы, мм

1980

Линейная статическая нагрузка на ось, кг/см

32,8

Толщина обечайки вальца, мм

18

Скорость максимальная, км/ч


10,5


Наименьший радиус поворота по внутреннему следу, мм

5395


Наименьший радиус поворота по наружному следу, мм

7420


Максимальный преодолеваемый подъем на уплотненном

покрытии, град.

15

Угол поперечной устойчивости, град

15

Тип трансмиссии

гидростатическая

Двигатель

ММЗ Д-245.30Е2 Cummins 4BTA3.9-C125

Мощность двигателя, кВт (л.с.)

110,2 (150,0) 93,0 (125,0)

Габаритные размеры (длина — ширина — высота), мм

5030 — 2160 — 2950

База, мм

3785


Клиренс, мм

350


Угол поворота +/-, град.

33


Угол качания +/-, град.

10


Режимы работы вибровозбудителя



Режим 1           Режим 2



Номинальная амплитуда колебаний вальца, мм



0,35                     0,65



Частота колебаний вальца, Гц

40                        40


Центробежная сила вибровозбудителя, кН

62                        110


Заправочные емкости




Топливный бак, л

200


Водяной бак, л

600


Гидравлический бак, л

80


Система подачи воды




Тип



напорный



Количество насосов

2


Количество форсунок

8


Электрооборудование, В

24
Цена: уточните в отделе продаж
