Автогрейдер DM-14.1

Автогрейдер DM-14.1
Автогрейдер DM-14.1 продажа в СПб
В наличии

Стоимость:
уточните в отделе продаж

  • Описание
  • Технические характеристики
  • Комплектация и оборудование
  • Фото и видео
  • Брошюра

Автогрейдер DM-14.1 "Рыбинец". Описание и преимущества.


Автогрейдеры среднего класса с механической коробкой передач предназначены для следующих работ:

  • профилирования и планировки поверхности земляного полотна дорог, площадей;
  • возведения насыпей;
  • разравнивания откосов;
  • перемещения грунта, гравия или щебня.

Назначение грейдеров

Используется в автодорожном, железнодорожном, аэродромном и гидротехническом строительстве, при очистке дорог и территорий от снежных завалов, при разрыхлении грунта и снятии изношенных полотен дорог.


Краткое описание модели DM 14.1

Автогрейдер DM-14.1 оснащен отечественной механической коробкой перемены передач (Псковский завод механических приводов), а также балансирной тележкой фирмы "Meritor" (США) с самоблокируемым дифференциалом типа "No-Spin" или отечественным мостом (Чебоксарский завод силовых агрегатов).

На автогрейдере установлена цельнометаллическая кабина с комфортабельным сидением и эргономичной рулевой колонкой, совмещенной с приборной панелью. Предусмотрен мощный отопитель салона кабины с системой вентиляции с раздаточными воздушными соплами, обеспечивающими обдув всех стекол. Бульдозерный отвал обладает усиленной конструкцией для выполнения тяжелых работ по смещению грунта.

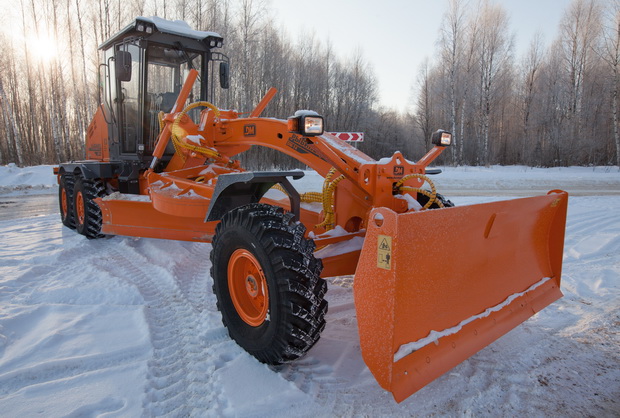

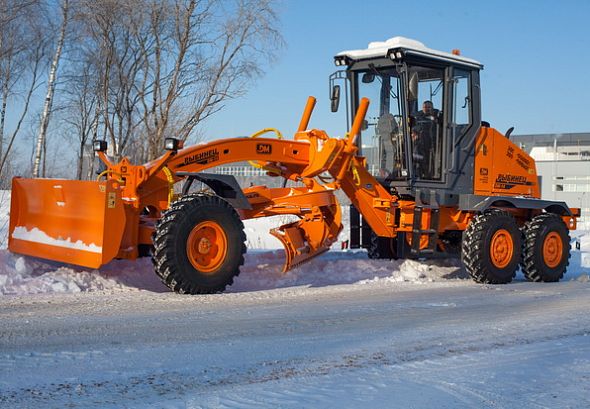

Автогрейдер DM-14.1 «Рыбинец»




Технические характеристики DM-14.1







Масса конструкционная/эксплуатационная без бульдозерного отвала, т


14,7/15,0



Масса конструкционная/эксплуатационная с бульдозерным отвалом, т


15,6/15,9




Колесная формула (число осей – управляемых, ведущих и общее)



1х2х3



Двигатель

ЯМЗ-236М2


Тип

дизельный




Количество цилиндров в двигателе

6



Номинальная мощность двигателя, кВт/(л.с)


132/(180)



Максимальная частота вращения, об/мин

2100

Тип рамы

шарнирно-сочлененная



Коробка передач

механическая



Количество передач, вперед/назад

6/2



Максимальная скорость при движении вперед, км/ч


39


Максимальная скорость при движении назад, км/ч

15




Типоразмер / количество шин

14,00-24 / 6 или 14,00-20 / 6




Задний ведущий мост


Главная передача с самоблокируемым дифференциалом, бортовые планетарные передачи



Габаритные размеры



Длина (без бульдозерного отвала / с бульдозерным отвалом), мм



8650 / 9450



Ширина, мм

2530


Высота (без проблескового маяка), мм

3530



База (расстояние между осями переднего и заднего мостов), мм

6330



База заднего моста (расстояние между осями колес заднего моста), мм

1538(Meritor) / 1460(ЧЗСА




Колея передних/задних колес, мм

2140/2085




Радиус поворота, мм

7800


Клиренс, мм

430


Угол наклона передних колес, град.

±17



Угол поворота передних колес, град.

±45



Угол качания переднего моста, град.

±15



Угол качания балансиров заднего моста, град.

±10



Угол поворота (складывания) шарнирно-сочлененной рамы, град.

±25



Грейдерный отвал




Длина отвала, мм


3660

Высота отвала, мм


610


Опускание отвала ниже опорной поверхности, мм

  500


Боковой вынос отвала в обе стороны относительно тяговой рамы, мм

800


Поворотный круг

Полноповоротный




Зубчатый венец поворотного круга



С зацеплением зубьев по внутреннему диаметру



Бульдозерный отвал




ширина отвала, мм

2530


высота отвала, мм

900

опускание отвала ниже опорной поверхности, мм


100


Топливный бак, л

330

Гидравлический бак, л


110


Электрооборудование, В

 24

Дополнительное оборудование: бульдозерный отвал, отвал боковой ОБГ-2 (предназначен для уборки снега за ограждениями); рыхлитель задний (предназначен для рыхления грунтов и киркования гравийно-щебеночных покрытий при ремонте дорог); предпусковой подогреватель двигателя; кондиционер.

Отличия автогрейдера DM-14.1 от автогрейдера DM-14.0:



Наименование

DM-14.0



DM-14.1

Марка двигателя

Cummins 6ВТА5.9

ЯМЗ-236М

ЯМЗ-236М



Мощность двигателя, кВт (л.с.)

128 (175)

132 (180)

132 (180)


 Трансмиссия

Гидромеханическая

Механическая




Количество передач, вперед / назад

  6/3   6/2


Масса грейдера без бульдозерного отвала,

конструкционная / эксплуатационная, т



14,2 / 14,5



14,7 / 15,0



Масса грейдера с бульдозерным отвалом,

конструкционная / эксплуатационная, т



15,1 / 15,4



15,6 / 15,9



Максимальная скорость переднего хода, км/ч



35,1

39

Максимальная скорость заднего хода, км/ч


26.8 15


База заднего моста (расстояние между

осями колес заднего моста), мм



1 538 (Meritor)

1 538 (Meritor) / 1 498 (ЧЗСА)



Грейдерный отвал
Цена: уточните в отделе продаж
