Автогрейдер DM-14.0 «Рыбинец»
|
|
|
|
Технические характеристики DM-14.0
|
С дизелем Cummins
|
С дизелем ЯМЗ
|
Масса конструкционная/эксплуатационная без бульдозерного отвала, т
|
14,2/14,5
|
14,7/15,0
|
Масса конструкционная/эксплуатационная с бульдозерным отвалом, т
|
15,1/15,4
|
15,6/15,9
|
Колесная формула (число осей – управляемых, ведущих и общее)
|
1х2х3
|
Тяговое усилие при коэффициенте сцепления 0,8, кН
|
92,2
|
Двигатель
|
Модель
|
6BTA5,9-С175
|
ЯМЗ-236М2
|
Количество цилиндров в двигателе
|
6
|
Номинальная мощность двигателя, кВт/(л.с)
|
128/(175)
|
132/(180)
|
Частота вращения коленчатого вала при номинальн. мощности, об/мин
|
2100
|
Тип рамы
|
шарнирно-сочлененная
|
Коробка передач
|
гидромеханическая
|
Количество передач, вперед/назад
|
6/3
|
Максимальная скорость при движении вперед, км/ч
|
35,1
|
Максимальная скорость при движении назад, км/ч
|
26,8
|
Типоразмер / количество шин
|
14,00-24 / 6 или 14,00-20 / 6
|
Задний ведущий мост
|
Главная передача с самоблокируемым дифференциалом, бортовые планетарные передачи
|

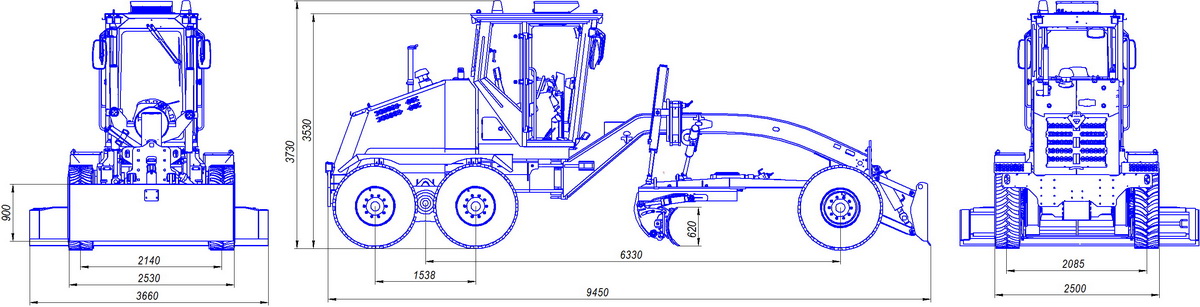

Габаритные размеры грейдера
|
Длина (без бульдозерного отвала / с бульдозерным отвалом), мм
|
8650 / 9450
|
Ширина, мм
|
2530
|
Высота (без проблескового маяка), мм
|
3530
|
База (расстояние между осями переднего и заднего мостов), мм
|
6330
|
База заднего моста (расстояние между осями колес заднего моста), мм
|
1538 (Meritor)
|
Колея передних/задних колес, мм
|
2140/2085
|
Радиус поворота, мм
|
7800
|
Клиренс, мм
|
430
|
Угол наклона передних колес, град.
|
±17
|
Угол поворота передних колес, град.
|
±45
|
Угол качания переднего моста, град.
|
±15
|
Угол качания балансиров заднего моста, град.
|
±10
|
Угол поворота (складывания) шарнирно-сочлененной рамы, град.
|
±25
|
Грейдерный отвал
|
|
Длина отвала, мм
|
3660
|
Высота отвала, мм
|
610
|
Опускание отвала ниже опорной поверхности, мм
|
500
|
Боковой вынос отвала в обе стороны относительно тяговой рамы, мм
|
800
|
Поворотный круг
|
Полноповоротный, с зацеплением зубьев по внутреннему диаметру
|
Бульдозерный отвал
|
|
ширина отвала, мм
|
2530
|
высота отвала, мм
|
900
|
опускание отвала ниже опорной поверхности, мм
|
100
|
Топливный бак, л
|
330
|
Гидравлический бак, л
|
110
|
Электрооборудование, В
|
24
|
