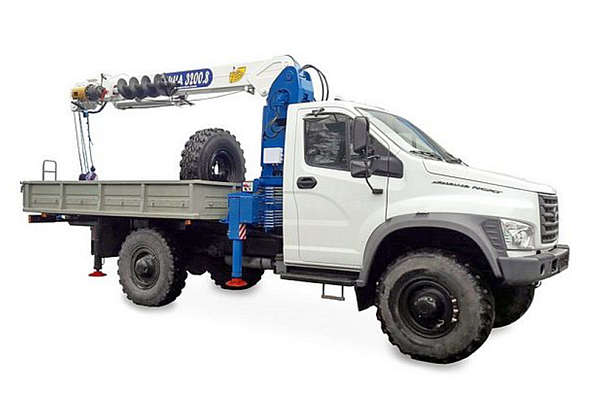

Крано-манипуляторная установка Двина 3200.8 на шасси а/м ГАЗ-С41А43

Цена:
уточните в отделе продаж

КМУ «Двина» 3200.8

Крано-манипуляторная установка «Двина» 3200.8 тросового типа устанавливается на шасси любого транспортного средства грузоподъемностью от 1500 до 20000 кг.

Наличие тросовой подвески крюка и гидравлической лебедки позволяют точнее позиционировать груз, а также производить погрузочно-разгрузочные работы из-за препятствий (стен, заборов, ограждений) и работы ниже уровня земли.

КМУ могут комплектуются сменным рабочим оборудованием «рабочая платформа (люлька)» и «бур».

Управление КМУ осуществляется с земли, причем оператор может находиться с наиболее  удобной стороны машины.

В целях увеличения надежности и долговечности крано-манипуляторные установки, выпускаемые машиностроительным заводом «Витебские подъемники» (ВИПО), комплектуются гидравлическими узлами итальянских производителей, а металлоконструкции производятся из высококачественной  шведской стали.

Особенности конструкции КМУ «Двина» 3200.8

  • Телескопическая 3-х секционная стрела (основная стрела + 2 секции);
  • Цепная синхронизация выдвижения секций;
  • Гидравлические шланги и проводка проложены в защитных лотках сбоку секций стрелы или в электрогидравлическом барабане;
  • Гидравлическое управление с портала;
  • Дополнительно может комплектоваться люлькой и буром;
  • Тросовая лебедка с крюком;
  • Колонна КМУ обеспечивает вращение стрелы на 360° без ограничений.






Технические характеристики КМУ «Двина» 3200.8

Грузовые характеристики

(грузоподъемность без люльки, кг)

Вылет стрелы, м

Длина стрелы, м

4,11

6,66

9,21

2

3200

3100

-

2,5

2400

2600

3

1900

2050

2000

3,5

1550

1700

1800

4

1350 (3,9м)

1400

1500

4,5

-

1200

1300

5

-

1050

1100

6

-

800

850

7

-

700 (6,45 м)

750

8

-

-

550

9

-

-

450




Технические характеристики КМУ «Двина» 3200.8 на шасси а/м ГАЗ-С41А43

Модель шасси  ГАЗ-С41А43
Колесная формула шасси 4 х 4
Тип двигателя  Бензиновый
Грузовой момент, тм 6,8
Грузоподъемность, кг
- максимальная 3200
- на максимальном вылете 450
Вылет, м
- максимальный 9
- минимальный 2
Рабочая высота максимальная, м 11,7
Максимальная глубина опускания, м 13,3
Ширина выдвижения опор, м 4,4
Угол вращения стрелы 360°
Работа в режиме подъемника
- грузоподъемность, кг 200
- вылет стрелы, м 10,5
- высота подъема рабочая, м 11±0,5
Работа в режиме буровой установки
- диаметр бурения, мм  до 350
- радиус бурения, м 3,8 – 6,0
- глубина бурения, м  2,0
- крутящий момент, Нм  4196
- категория породы бурения  определяется рабочим инструментом
Габаритные размеры в транспортном положении, мм, не более (Д х Ш х В) 7475 х 2350 х 3300
