Каток дорожный комбинированный DM-10-VC

Каток дорожный комбинированный DM-10-VC

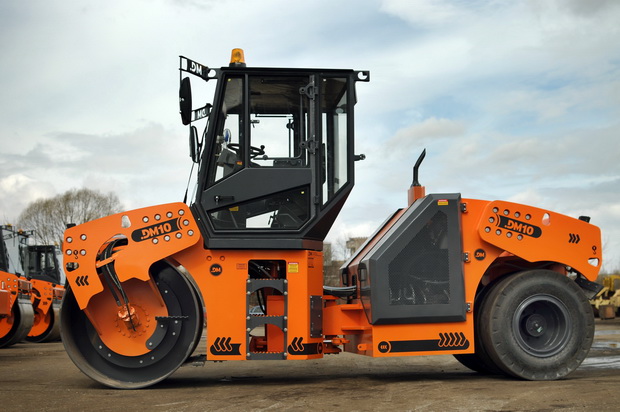

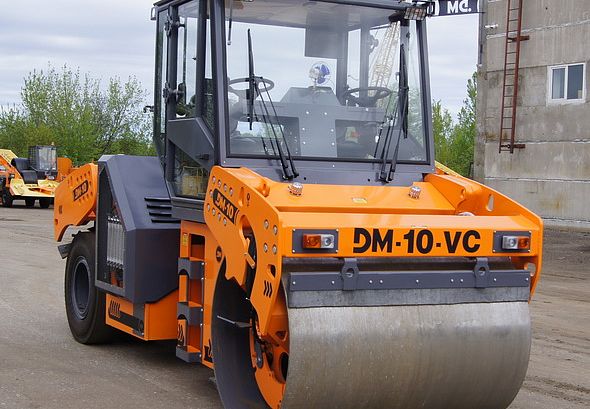

Каток DM-10-VC завода Дормаш фото

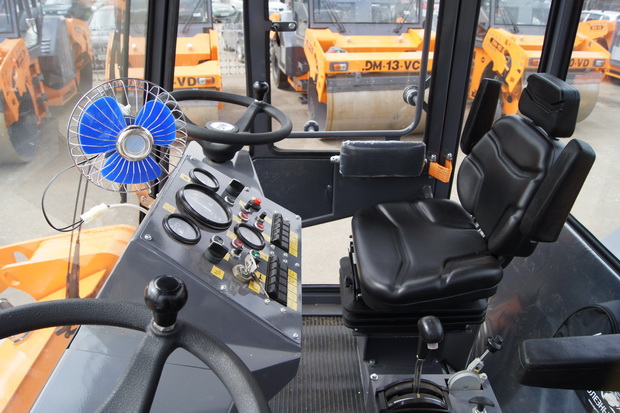

Интерьер кабины катка DM-10-VC

Стоимость:
уточните в отделе продаж

  • Описание
  • Технические характеристики
  • Фото и видео
  • Брошюра

Каток дорожный комбинированный DM-10-VC


Каток предназначен для уплотнения песчаных и щебенистых грунтов, асфальтобетонных смесей (АБС) при больших, средних и малых объемах работ по устройству покрытий и оснований на автомобильных, городских дорогах общего пользования.

Преимущества модели:

  • Благодаря размещению силового агрегата в задней части рамы обеспечен легкий доступ к обслуживанию двигателя при проведении планового и ежесменного техобслуживания;
  • Высота катка позволяет перевозить каток на тралах высотой до 1000 мм к месту проведения работ без снятия кабины;
  • При работе обеспечен подъезд к бордюрному камню высотой до 600 мм;
  • В связи с переносом силового агрегата в заднюю раму уменьшился шум на рабочем месте оператора;
  • Эффективная система орошения вальцов оснащена насосом подачи смачивающей жидкости под давлением;
  • Рабочее место имеет два сидения оператора, что облегчает его работу и наблюдение за уплотняемой поверхностью и ее кромкой с правой и левой сторон;
  • Улучшена система управления вибровозбудителем;
  • Ёмкость топливного бака обеспечивает работу без дозаправки в течение 10 часов;
  • Рабочее место и кабина с высокой степенью остекления обеспечивают комфорт при работе оператора. Рычаги управления доступны с сидения оператора, приборная панель имеет рациональное расположение приборов;
  • Гидравлический привод обеспечивает оператору возможность полного и мягкого (бесступенчатого) регулирования скорости, останова и смены направления движения. Данный привод делает каток более маневренным и позволяет использовать его на «мягких» асфальтобетонных смесях, способствует плавному ходу, исключает боковое смещение.


Каток дорожный DM-10-VС

Технические характеристики

DM-10-VС

Тип рамы



шарнирно-сочлененная

Масса катка, конструкционная / эксплуатационная, т

10,5 / 11,0

Количество приводных вальцов

2

Количество вибрационных вальцов

1

Диаметр вальца, мм

1245

Ширина уплотняемой полосы, мм

1700

Линейная статическая нагрузка на ось, кг/см

32,3

Толщина обечайки вальца, мм

18

Скорость максимальная, км/ч

8

Наименьший радиус поворота по внутреннему следу, мм

5545

Наименьший радиус поворота по наружному следу, мм

7270


Тип / число пневмошинных колес, шт.



11.00-20 / 4



Ширина пневмошинного колеса, мм

290


Диаметр пневмошинного колеса, мм

1070

Максимальный преодолеваемый подъем на уплотненном

покрытии, град

15

Угол поперечной устойчивости, град

15

Тип трансмиссии

гидростатическая

Двигатель

ММЗ Д-245 Kubota V3800-T Cummins 4BTA3.9-C110

Мощность двигателя, кВт (л.с.)

77,0 (105,0) 70,6 (94,6) 82,0 (110,0)

Электрооборудование, В

24                            12                    24

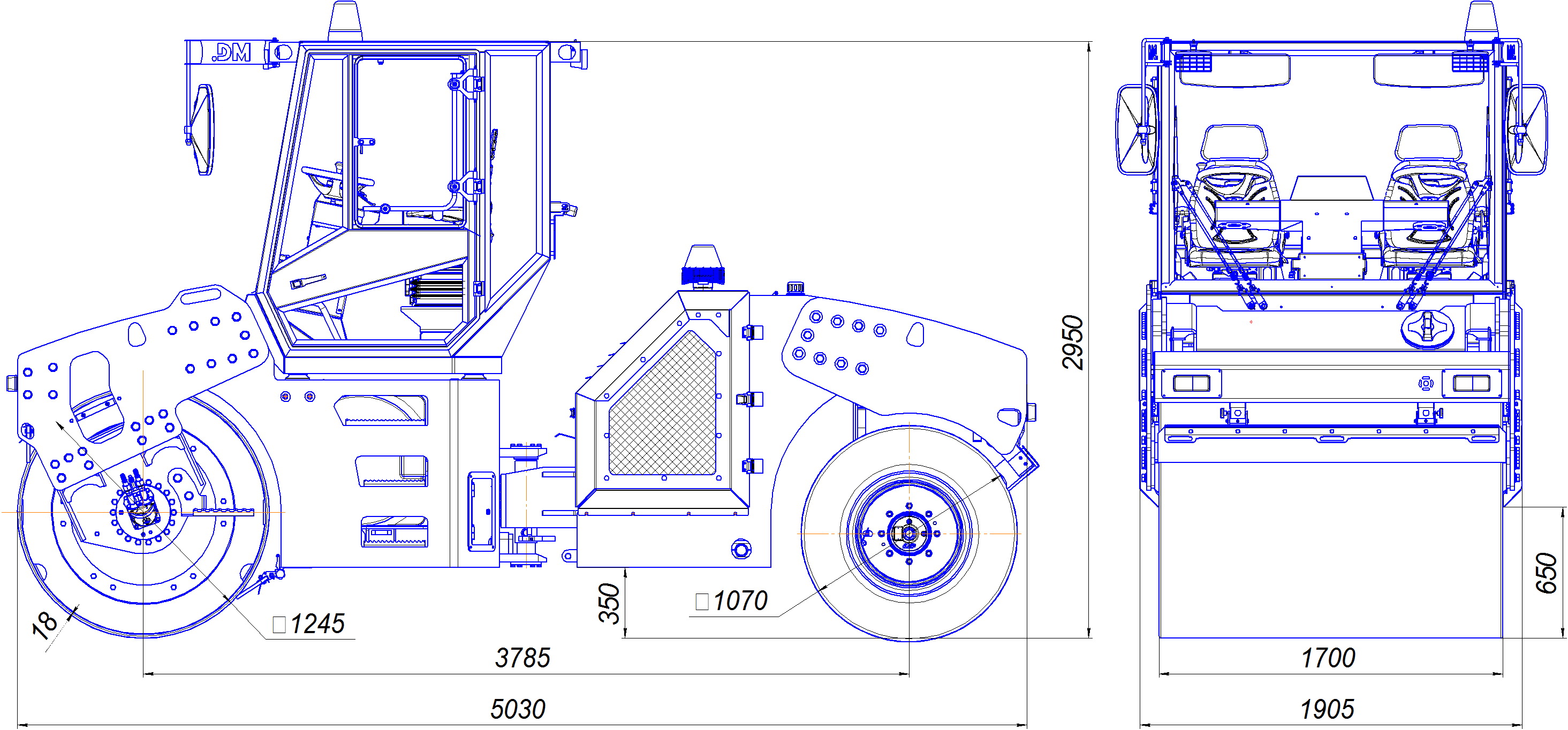

Габаритные размеры (длина — ширина — высота), мм

5030 — 1905 — 2950

База, мм

3785


Клиренс, мм

350


Угол поворота +/-, град.

33


Угол качания +/-, град.

10


Режимы работы вибровозбудителя



Режим 1            Режим 2



Номинальная амплитуда колебаний вальца, мм



0,3                          0,7



Частота колебаний вальца, Гц

40                            40


Центробежная сила вибровозбудителя, кН



37                               86



Заправочные емкости




Топливный бак, л

200


Водяной бак, л

600


Гидравлический бак, л

80


Система подачи воды




Тип



напорный



Количество насосов

2


Количество форсунок

8
