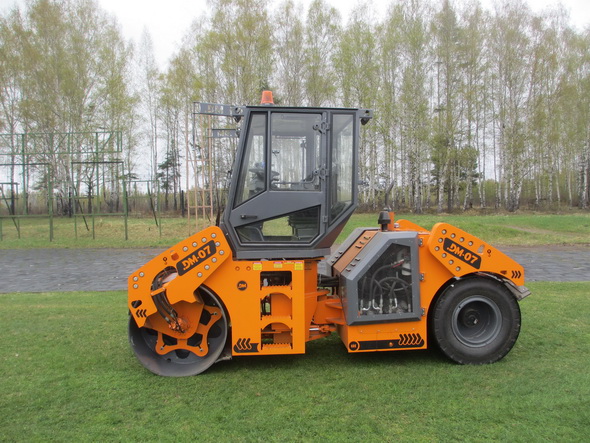

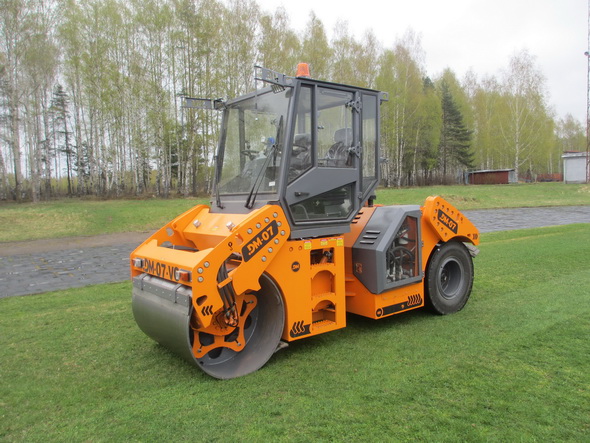

Каток дорожный комбинированный DM-07-VС

Каток предназначен для уплотнения песчаных и щебенистых грунтов, асфальтобетонных смесей (АБС) при больших, средних и малых объемах работ по устройству покрытий и оснований на автомобильных, городских дорогах общего пользования.

Преимущества модели:

Благодаря размещению силового агрегата в задней части рамы обеспечен легкий доступ к обслуживанию двигателя при проведении планового и ежесменного техобслуживания;
Высота катка позволяет перевозить каток на тралах высотой до 1000 мм к месту проведения работ без снятия кабины;
При работе обеспечен подъезд к бордюрному камню высотой до 600 мм;
В связи с переносом силового агрегата в заднюю раму уменьшился шум на рабочем месте оператора;
Эффективная система орошения вальцов оснащена насосом подачи смачивающей жидкости под давлением;
Рабочее место имеет два сидения оператора, что облегчает его работу и наблюдение за уплотняемой поверхностью и ее кромкой с правой и левой сторон;
Ёмкость топливного бака обеспечивает работу без дозаправки в течение 10 часов;
Рабочее место и кабина с высокой степенью остекления обеспечивают комфорт при работе оператора. Рычаги управления доступны с сидения оператора, приборная панель имеет рациональное расположение приборов;
Гидравлический привод обеспечивает оператору возможность полного и мягкого (бесступенчатого) регулирования скорости, останова и смены направления движения. Данный привод делает каток более маневренным и позволяет использовать его на «мягких» асфальтобетонных смесях, способствует плавному ходу, исключает боковое смещение.

Каток DM-07-VС скачать габаритный чертеж

Каток дорожный двухвальцовый DM-07-VD
Технические характеристики	DM-07-VС
Тип рамы	шарнирно-сочлененная
Масса катка, конструкционная / эксплуатационная, т	8,0 / 8,8
Количество приводных вальцов	2
Количество вибрационных вальцов	1
Диаметр вальца, мм	1140
Ширина уплотняемой полосы, мм	1700
Линейная статическая нагрузка на ось, кг/см	25,5
Толщина обечайки вальца, мм	18
Тип / число пневмошинных колес, шт.	11.00-20 / 4
Ширина пневмошинного колеса, мм	290
Диаметр пневмошинного колеса, мм	1070
Скорость максимальная, км/ч	8,5
Наименьший радиус поворота по внутреннему следу, мм	5400
Наименьший радиус поворота по наружному следу, мм	7100
Максимальный преодолеваемый подъем на уплотненном покрытии, град	15
Угол поперечной устойчивости, град	15
Тип трансмиссии	гидростатическая
Двигатель	ММЗ Д-243 Kubota V3800-T Cummins 4BTA3.9-C80
Мощность двигателя, кВт (л.с.)	57,4 (78,0) 70,6 (94,6) 60,0 (80,0
Электрооборудование, В	24 12 24
Габаритные размеры (длина — ширина — высота), мм	4490 — 1890 — 3000
База, мм	3350
Клиренс, мм	350
Угол поворота +/-, град.	30
Угол качания +/-, град.	10
Режимы работы вибровозбудителя	Режим 1 Режим 2
Номинальная амплитуда колебаний вальца, мм	0,36 0,65
Частота колебаний вальца, Гц	40 40
Центробежная сила вибровозбудителя, кН	35 60
Заправочные емкости
Топливный бак, л	110
Водяной бак, л	615
Гидравлический бак, л	66,5
Система подачи воды
Тип	напорный
Количество насосов	2
Количество форсунок	8
