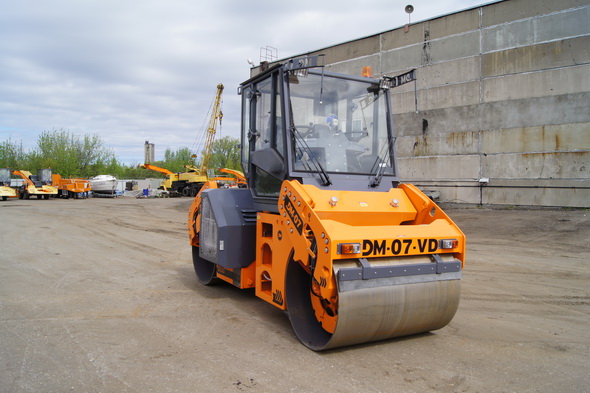

Каток дорожный двухвальцовый DM-07-VD

Каток дорожный двухвальцовый DM-07-VD
Продажа катков Дормаш по цене завода

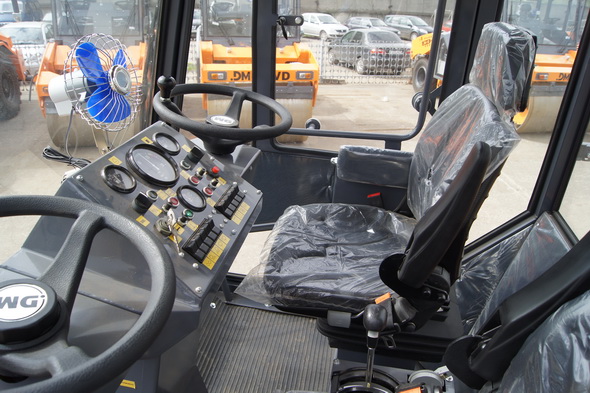

Кабина катка DM-07-VD фото

Стоимость:
уточните в отделе продаж

  • Описание
  • Технические характеристики
  • Фото и видео
  • Брошюра

Каток дорожный двухвальцовый DM-07-VD


Каток предназначен для уплотнения песчаных и щебенистых грунтов, асфальтобетонных смесей (АБС) при больших, средних и малых объемах работ по устройству и ремонту покрытий и оснований на автомобильных, городских дорогах общего пользования.

Преимущества модели:

  • Благодаря размещению силового агрегата в задней части рамы обеспечен легкий доступ к обслуживанию двигателя при проведении планового и ежесменного техобслуживания;
  • Высота катка позволяет перевозить каток на тралах высотой до 1000 мм к месту проведения работ без снятия кабины;
  • При работе обеспечен подъезд к бордюрному камню высотой до 600 мм;
  • В связи с переносом силового агрегата в заднюю раму уменьшился шум на рабочем месте оператора;
  • Эффективная система орошения вальцов оснащена насосом подачи смачивающей жидкости под давлением;
  • Рабочее место имеет два сидения оператора, что облегчает его работу и наблюдение за уплотняемой поверхностью и ее кромкой с правой и левой сторон;
  • Ёмкость топливного бака обеспечивает работу без дозаправки в течение 10 часов;
  • Рабочее место и кабина с высокой степенью остекления обеспечивают комфорт при работе оператора. Рычаги управления доступны с сидения оператора, приборная панель имеет рациональное расположение приборов;
  • Гидравлический привод обеспечивает оператору возможность полного и мягкого (бесступенчатого) регулирования скорости, останова и смены направления движения. Данный привод делает каток более маневренным и позволяет использовать его на «мягких» асфальтобетонных смесях, способствует плавному ходу, исключает боковое смещение.

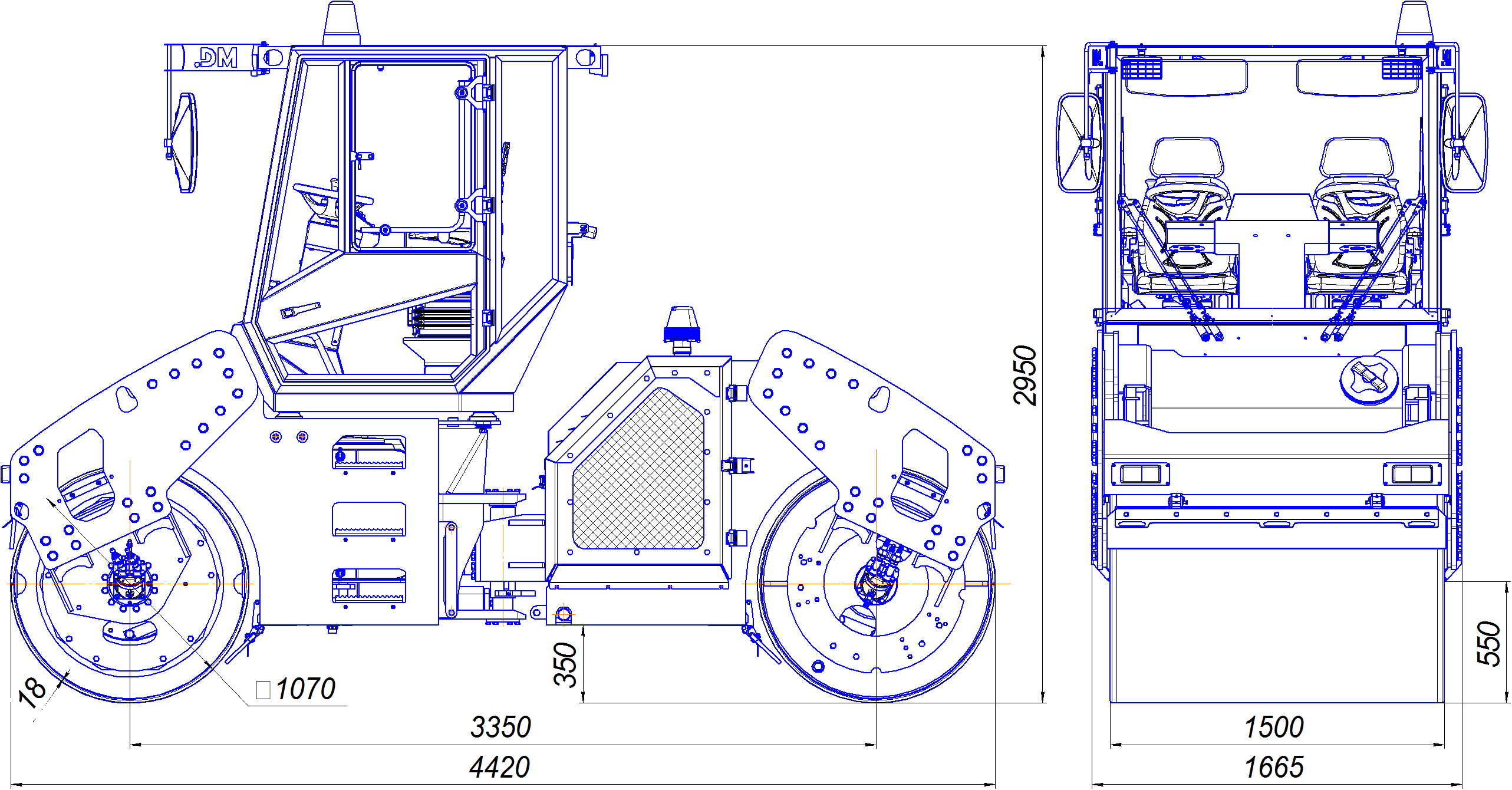

Скачать чертеж габаритный на каток DM-07-VD

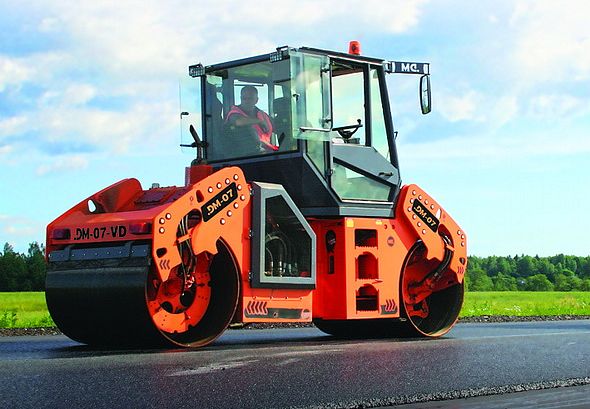

Каток дорожный двухвальцовый DM-07-VD

Технические характеристики

DM-07-VD

Тип рамы



шарнирно-сочлененная

Масса катка, конструкционная / эксплуатационная, т

8,0 / 8,8

Количество приводных вальцов

2

Количество вибрационных вальцов

2

Диаметр вальца, мм

1140

Ширина уплотняемой полосы, мм

1700

Линейная статическая нагрузка на ось, кг/см

25,5

Толщина обечайки вальца, мм

18

Скорость максимальная, км/ч

12

Наименьший радиус поворота по внутреннему следу, мм

5400

Наименьший радиус поворота по наружному следу, мм

7100

Максимальный преодолеваемый подъем на уплотненном

покрытии, град

15

Угол поперечной устойчивости, град

15

Тип трансмиссии

гидростатическая

Двигатель

ММЗ Д-243 Kubota V3800-T Cummins 4BTA3.9-C80

Мощность двигателя, кВт (л.с.)

57,4 (78,0)       70,6 (94,6)       60,0 (80,0

Электрооборудование, В

24                            12                    24

Габаритные размеры (длина — ширина — высота), мм

4490 — 1890 — 3000

База, мм

3350


Клиренс, мм

350


Угол поворота +/-, град.

30


Угол качания +/-, град.

10


Режимы работы вибровозбудителя



Режим 1            Режим 2



Номинальная амплитуда колебаний вальца, мм



0,36                        0,65



Частота колебаний вальца, Гц

40                            40


Центробежная сила вибровозбудителя, кН

35                            60


Заправочные емкости




Топливный бак, л

110


Водяной бак, л

615


Гидравлический бак, л

66,5


Система подачи воды




Тип



напорный



Количество насосов

2


Количество форсунок

8
Цена: уточните в отделе продаж
