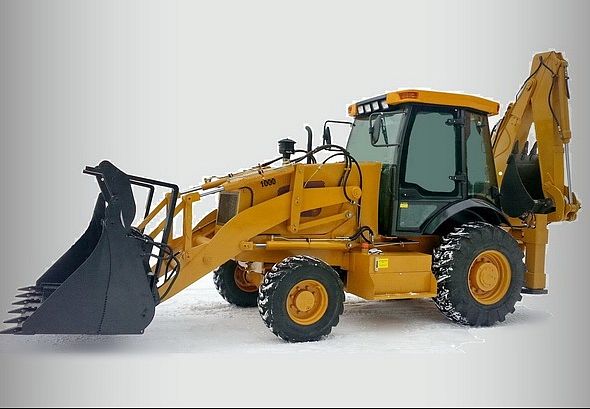

Экскаватор-погрузчик МДСУ 1000Н
В большинстве случаев экскаваторы-погрузчики, отличающиеся низкой ценой, собираются на базе колесных тракторов, при этом возможности таких машин ограничиваются конструктивными возможностями базового трактора. МДСУ 1000Н имеет специальное рамное шасси, что позволило резко повысить грузоподъемность рабочего оборудования и расширить его рабочую зону в сравнении с экскаваторами-погрузчиками на тракторной базе. Машина имеет гидромеханическую трансмиссию, что позволяет освободить оператора от переключения передач при работе погрузочным оборудованием. Мощная гидравлическая система дает возможность сократить время рабочего цикла.
Простота конструкции, высокая надежность и доступная цена позволяет рекомендовать экскаватор-погрузчик МДСУ 1000Н самому широкому кругу потребителей.
Основные технические характеристики экскаватора-погрузчика МДСУ 1000Н
Общие данные |
|
Масса эксплуатационная, кг |
8200 |
Формула колесная |
4х4 |
Тип рамы |
Жесткая |
Колеса управляемые |
Передние |
Вместимость ковша погрузочного номинальная, м3 |
1,2 |
Двигатель |
|
Тип |
Дизельный, жидкостного охлаждения, с турбонаддувом |
Модель |
YC4A105Z-T20 |
Число и расположение цилиндров |
4, рядное |
Объем цилиндров рабочий, л |
4,58 |
Мощность номинальная, кВт (л.с.) |
72,7 (98,9) |
Скорость вращения вала номинальная, об/мин |
2200 |
Погрузочное оборудование |
|
Тип ковша |
Многофункциональный |
Рычажная система |
4-х цилиндровая |
Грузоподъемность номинальная, кг |
2500 |
Высота выгрузки максимальная, мм, не менее |
2650 |
Высота оси шарнира максимальная. мм, не менее |
3400 |
Высота рабочая максимальная, мм |
4420 |
Вылет ковша при разгрузке, мм |
1060 |
Угол запрокидывания ковша, град. |
47,7° |
Угол разгрузки ковша, град. |
50° |
Усилие подъемное максимальное, кН |
38 |
Глубина копания, мм |
120 |
Ширина ковша, мм |
2280 |
Усилие резания максимальное, кН |
39,0 |
Продолжительность рабочего цикла, с, включая: |
10,5 |
- время подъема ковша, с |
5,4 |
- время опускания пустого ковша, с |
3,11 |
- время выгрузки, с |
2,0 |
Экскаваторное оборудование |
|
Тип оборудования |
Обратная лопата со смещаемой осью копания |
Вместимость ковша номинальная, м3 |
0,3 |
Ширина ковша, мм |
560 |
Глубина копания максимальная, мм, не менее |
4300 |
Высота погрузочная, мм, не менее |
3620 |
Радиус копания максимальный, мм |
5688 |
Высота резания максимальная, мм |
5320 |
Усилие копания ковшом, кН |
46,5 |
Усилие копания рукоятью, кН |
31,0 |
Угол поворота ковша, град. |
190° |
Смещение каретки, мм |
1120 |
Габаритные характеристики |
|
Длина в транспортном положении, мм |
6150 |
Высота в транспортном положении, мм |
3670 |
Ширина по ковшу, мм |
2280 |
Ширина по колесам, мм |
2240 |
Высота по кабине, мм |
2830 |
Дорожный просвет по поворотной колонке, мм |
450 |
База колесная, мм |
2440 |
Колея, мм |
1730 |
Угол качания переднего моста, град. |
±12° |
Угол поворота передних колес, град. |
±33° |
Радиус поворота по ковшу, мм |
6800 |
Трансмиссия |
|
Тип |
Гидромеханическая |
Число передач вперед / назад |
2 / 2 |
Переключение передач |
Гидроподжимными муфтами без разрыва потока мощности, гидросервопривод |
Давление в гидросистеме рабочее, МПа: |
1,3 |
Скорость вращения входного вала, об/мин |
1800 - 2200 |
Передаточные числа: |
|
- I передача переднего хода |
2,16 |
- II передача переднего хода |
0,77 |
- I передача заднего хода |
2,21 |
- II передача заднего хода |
0,785 |
Скорость движения |
|
Скорость движения максимальная, км/ч: |
|
- I передача переднего / заднего хода |
9,0 / 9,0 |
- II передача переднего / заднего хода |
22 / 22 |
Ходовая часть |
|
Компоновка ведущих мостов |
Главная передача и дифференциал в центральном редукторе, конечные планетарные передачи в колесных редукторах |
Передний ведущий мост |
Балансирный, постоянно подключенный |
Задний ведущий мост |
Жесткозакрепленный |
Крутящий момент входной номинальный, Нм |
2300 |
Передаточное число: |
|
- главная передача |
4,22 |
- конечная передача |
4,8 |
- общее |
20,26 |
Рабочая длина трансмиссионных валов, мм: |
|
- привода переднего моста |
815 |
- привода заднего моста |
497 |
Шины передние |
14-17,5 |
Шины задние |
19,5L-24 |
Давление в шинах передних / задних колес, кПа |
220 / 180 |
Тормозная система |
|
Тормоза рабочие |
Сухие, однодисковые, с пневмогидроприводом, на задние колеса |
Тормоз стояночный |
Сухой, дисковый, на выходном валу трансмиссии, с ручным управлением |
Рулевое управление |
|
Тип рулевого управления |
Гидрообъемное, с насосом-дозатором и гидроцилиндром в рулевой трапеции переднего моста |
Гидросистема |
|
Тип |
Двухконтурная, с шестеренным насосом |
Управление рабочим оборудованием |
Однорычажное, с гидросервоприводом |
Давление в контурах максимальное, МПа: |
|
- погрузочного и экскаваторного оборудования |
20,0 |
- рулевого управления |
12,0 |
Электрооборудование |
|
Тип |
Однопроводное, 24 В |
|
|
Заправочные емкости, л: |
|
- бак топливный |
180 |
- бак гидросистемы |
120 |
- гидромеханическая трансмиссия |
20 |
- передний мост |
9 |
- задний мост |
20 |
- бачок пневмогидроусилителя |
1,5 |
Экскаватор-погрузчик МДСУ 1000Н
