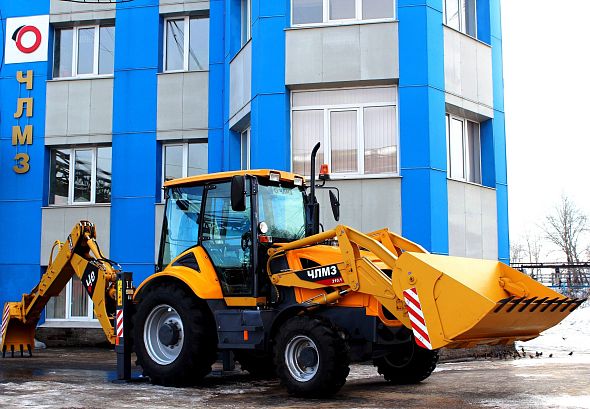

Экскаватор-погрузчик ЧЛМЗ 310

Экскаватор-погрузчик ЧЛМЗ 310 и его модификации

ЧЛМЗ-310 являются современными многоцелевыми машинами, предназначенными для выполнения:

• земляных работ в грунтах I-IV категорий;
• погрузочно-разгрузочных работ небольшого объема;
• транспортирования сыпучих материалов на небольшие расстояния;
• планировки площадок;
• засыпки траншей насыпным грунтом;
• сгребания строительного мусора.

Экскаватор-погрузчик имеет рамную конструкцию и комплектуется гидромеханической трансмиссией и мостами CARRARO, гидроагрегатами Walvoil, Filtrec, Manulli. В шарнирах рабочего оборудования установлены втулки SKF из упрочненной бронзы и металлопласта.

Рабочее оборудование машины:

• двухчелюстной погрузочный ковш
• экскаваторное оборудование со смещаемой осью копания.

Спецмашина выпускается в двух основных модификациях:

• ЧЛМЗ 310 - с обычной рукоятью экскаваторного оборудования
• ЧЛМЗ 310.1 - с телескопической рукоятью.

По заказу устанавливаются адаптеры для быстрой замены рабочих органов, предусмотрена возможность установки гидромолота, гидровращателя и другого оборудования.

М О Д Е Л Ь	Экскаватор-погрузчик ЧЛМЗ 310
Общие данные
Масса эксплуатационная, кг	7700
Колесная формула	4 х 4
Скорость транспортная максимальная, км/ч	40
Скорость рабочая максимальная, км/ч	15
Грузоподъемность погрузчика номинальная, кг	2550
Вместимость ковша погрузчика номинальная, м3	1,05
Грузоподъемность экскаваторного оборудования номинальная со втянутой / выдвинутой рукоятью, кг:
- без смещения оси копания	850 / 600
- при максимальном смещении оси копания	600 / 300
Вместимость стандартного ковша экскаватора номинальная, м3	0,25
Размерные характеристики
Длина габаритная, мм	6420
Ширина машины максимальная, мм	2280
Высота со сложенным экскаваторным оборудованием, мм	3660
Высота по кабине, мм	2800
Дорожный просвет, мм	320
Высота разгрузки закрытого ковша погрузчика, мм	2650
Высота разгрузки раскрытого ковша погрузчика, мм	3270
Высота шарнира максимально поднятого ковша погрузчика, мм	3365
Глубина копания экскаватора максимальная, мм	5410
Высота разгрузки ковша экскаватора максимальная, мм	4400
Вылет режущей кромки ковша экскаватора максимальный, мм	6540
Смещение каретки от центральной оси, мм	575
Габаритный радиус поворота машины, мм	4200
Двигатель
Марка, модель	ММЗ Д-245.5S2-1934
Вид всасывания воздуха	Турбонаддув, промежуточное охлаждение наддувочного воздуха
Мощность номинальная, кВт (л.с.)	70 (95,2)
Момент крутящий максимальный, Нм	451 при 1400 об/мин
Трансмиссия
КПП	Гидромеханическая, CARRARO
Число передач переднего / заднего хода	4 / 4
Передний мост
Тип моста	Балансирный, подключаемый, CARRARO
Управление подключением	Принудительное, электромеханическое
Привод моста	Карданный вал
Задний мост
Тип моста	Жесткозакрепленный, CARRARO
Привод моста	Постоянный, карданный вал
Рулевое управление
Тип	Гидрообъемное, передние управляемые колеса
Насос рулевого управления	Шестеренный, установлен на двигателе
Тормозная система
Тормоза рабочие	На заднем мосту, дисковые, работающие в масле, раздельные на правом и левом колесах
Привод рабочих тормозов	Сдвоенные педали, гидропривод
Тормоз стояночный	На заднем мосту, дисковый
Привод тормоза стояночного	Ручной, механический
Гидросистема рабочего оборудования
Тип насоса	Шестеренный
Производительность насоса, л/мин	108
Давление максимальное, МПа	23
Электрооборудование
Номинальное напряжение, В	12, с минусом на корпусе
Генератор	2,2 кВт, 150 А
Шины
Передние	12,5/80-18
Задние	16,9/28
